Natrag 2006-1-16

IZLAZNO POJAČALO S IC LM4780

(Master M)

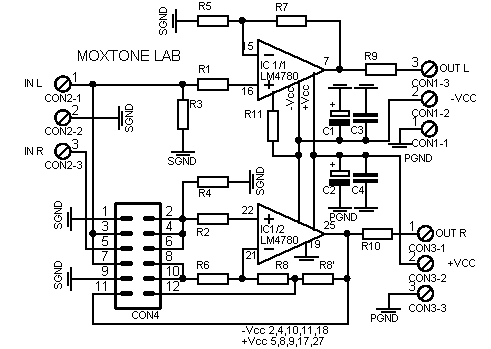

Ovaj je IC, ustvari, dvostruko pojačalo LM3886 te je u svim svojim karakteristikama jednak tom pojačalu. Prednost mu je kompaktnija izvedba te bolja uparenost dvaju pojačala, što je važno kada se koristi paralelni ili mosni spoj. Shema pojačala prikazana je na slici 1.

Slika 1

Popis elemenata:

R1,3 1 kohm

R2,4 47 kohm

R5,6,8' 4k7

R7,8 100 kohm

R9,10 0,1ohm/3-5W

R11 10 kohm

C1, C2 2200uF/50V

C3, C4 220nF/50V

IC LM4780

Pojačalo je projektirano tako da se korištenjem premosnika (con 4) može jednostavno i brzo postaviti u neki od tri načina rada: stereo, mono-paralelno i mono-mosno.

U stereo načinu rada, premosnici trebaju biti postavljeni na spojeve 5-6, 9-10 i 11-12. Na taj se način desno pojačalo postavlja u režim rada jednak lijevom, tj. neinvertirajuće pojačalo s pojačanjem 1+R7/R5, odnosno 1+R8/R6, kojemu se ulaz spaja na desni ulaz (con2-3). Zvučnici se spajaju na izlaze OUT L i OUT R.

U mono-paralelno režimu, premosnici se postavljaju na spojeve 3-4, 9-10 i 11-12. Na taj se način desno pojačalo postavlja u režim rada jednak lijevom, tj. neinvertirajuće pojačalo s pojačanjem 1+R7/R5, odnosno 1+R8/R6, kojemu se ulaz spaja na lijevi ulaz (con2-1). Zvučnik se spaja na izlaz OUT L, s tim da se izlazi OUT L i OUT R spajaju paralelno.

U mono-mosno načinu rada, premosnici se postavljaju na spojeve 1-2 i 7-8, čime se desno pojačalo postavlja u invertirajući režim rada, s pojačanjem (R8+R8')/R6. Zvučnik se spaja između izlaza OUT L i OUT R.

Izbor transformatora za napajanje i hladila ovisi o potrebnoj snazi i vrsti spoja. Napomene dane uz dizajn s LM3886 vrijede i ovdje.

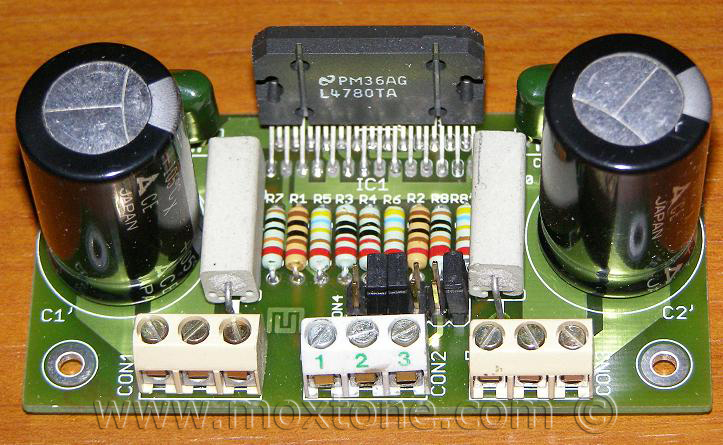

Na slici 2 prikazan je dizajn pločice za smještaj svih dijelova.

Slika 2
