Natrag 21.6.2006.

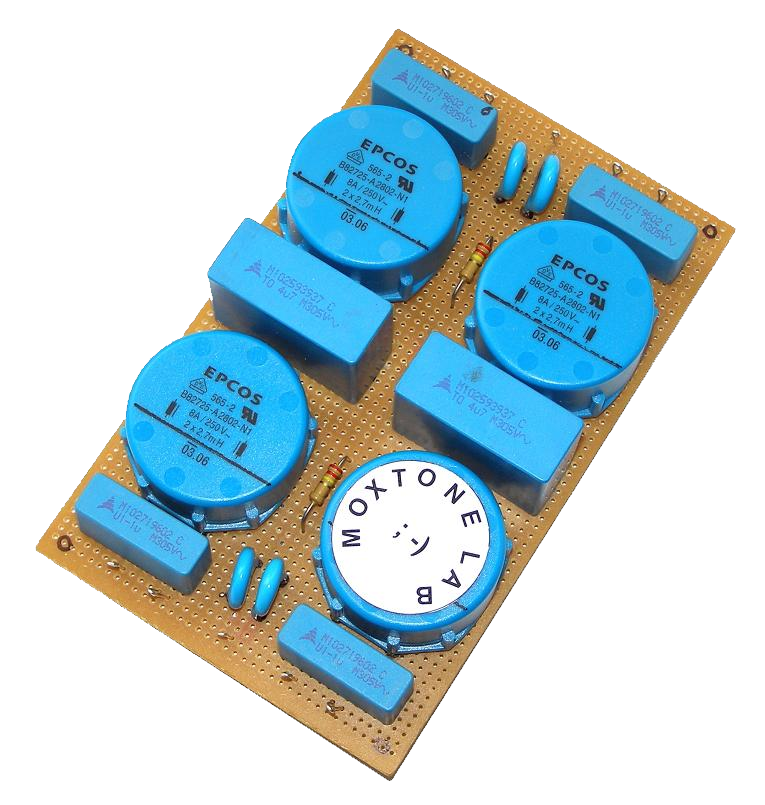

SERIJSKI MREŽNI FILTAR MOX_MFS4

(Master M)

U dosadašnjim projektima mrežnih filtara koristili smo elemente koji se mogu naći u rashodovanim uređajima s nelinearnim-prekidačkim (eng. switch type) napajanjima. Na taj smo način željeli pokazati kako se, i pod kojim uvjetima, i takvi, rabljeni dijelovi ipak mogu korisno upotrijebiti u izradi strujnih filtara za audio svrhe, što se prema uvriježenom (ali amaterskom) mišljenju audiofila smatra praktički nemogućom misijom. Pri tome ne treba zanemariti i činjenicu da rabljeni dijelovi uvelike pojeftinjuju cijenu izrade pojedinog strujnog filtra pa ako se u konačnici i pokaže da konkretan filtar nije donio nikakvo poboljšanje u vaš sistem, financijska "šteta" neće biti velika.

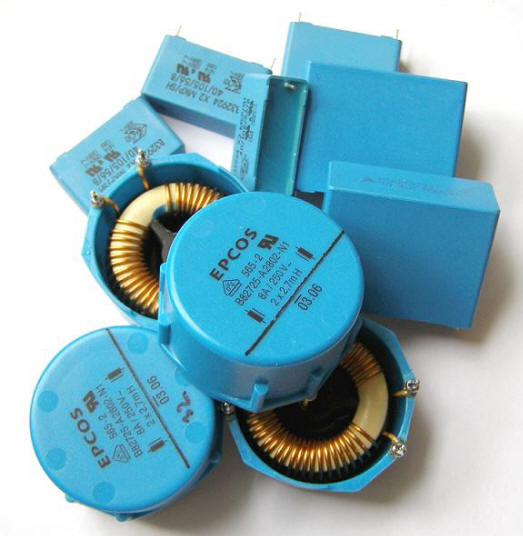

No, što je s onima od vas koji nemaju pristup rabljenim dijelovima? Takvima, naravno, ne preostaje ništa drugo nego da kupe potrebne komponente u nekoj od trgovina elektroničkim materijalom. Problem, međutim, leži u činjenici da je u našim trgovinama navedene dijelove često teško naći, između ostaloga i zbog toga što se radi o elementima koji se u normalnoj uporabi rijetko (ako uopće) kvare. Rješenje je, stoga, nabavka dijelova izvana - samostalno ili putem trgovina kod kojih se ti dijelovi mogu naručiti. Ja sam odlučio dijelove nabaviti, posredstvom Chipoteke, od www.buerklin.de . Svi potrebni elementi nalaze se u Buerklinovom on-line katalogu, s time da valja imati na umu da će konačna cijena koju plaćate po prispijeću materijala biti za oko 40% veća od kataloške. Vrijeme isporuke uglavnom iznosi do dva tjedna. Buerklin mi se čini posebno praktičnim izborom s obzirom da ima veliku ponudu X2 i Y kondenzatora, zavojnica i gotovih Schaffner filtara pa tako na jednom mjestu možete brzo i jednostavno pronaći sve što vam treba za izradu filtara. Cijena materijala za prikazani filtar nominalne snage od 8A, s dva izlaza, iznosila je oko 50 eura (slika 1). Naravno, ta cijena može biti još i manja gradite li filtar za manje nominalne struje jer ćete u tom slučaju koristiti i manje kondenzatore.

Slika 1

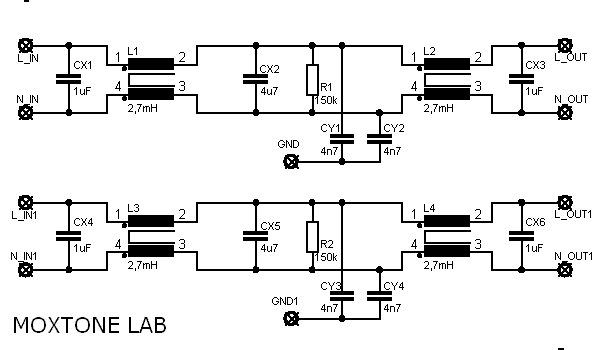

Shema filtra prikazana je na slici 2.

Slika 2

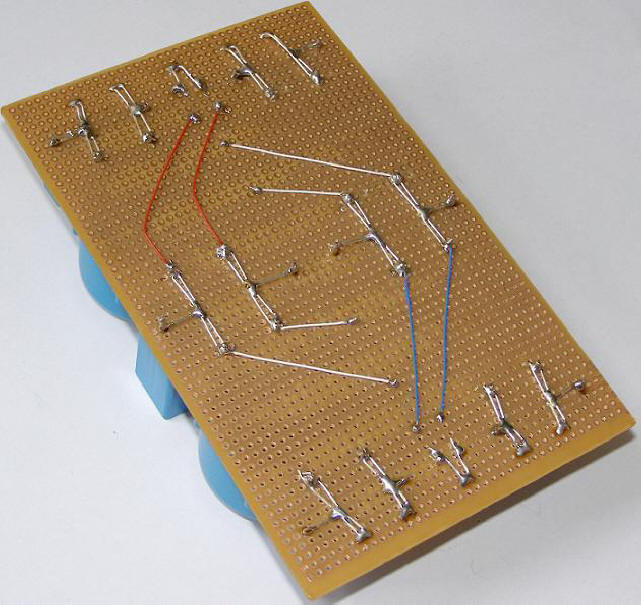

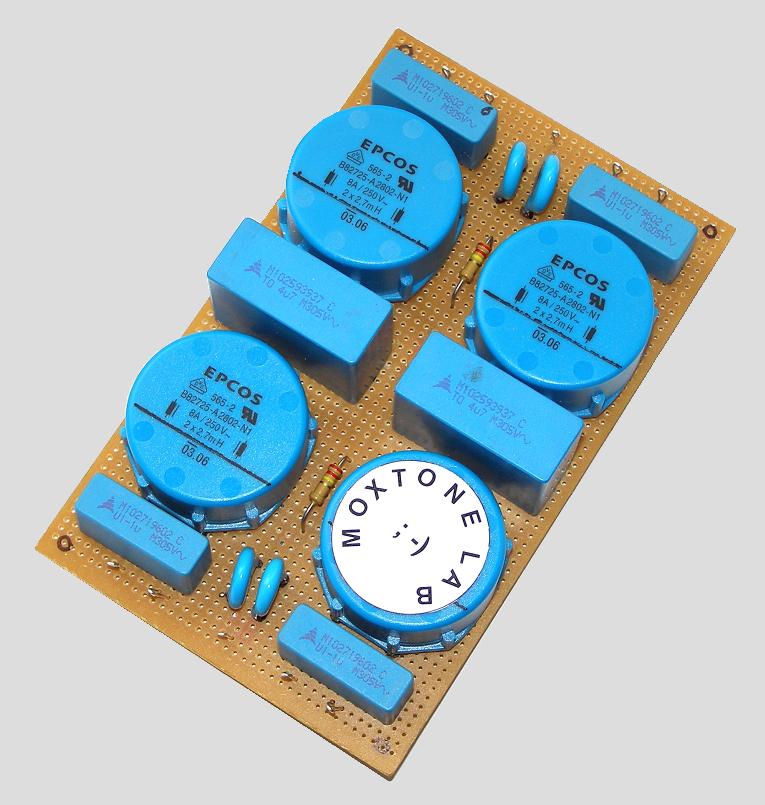

Filtar je izveden na eksperimentalnoj pločici jer je shema povezivanja vrlo jednostavna. Veze su napravljene lemljenjem, i to dvostruko postavljenom, posrebrenom bakrenom žicom debljine 1mm (slika 3). Korištene su kvalitetne zavojnice i MKP X2 kondenzatori tvrtke EPCOS. Nominalna struja filtra je 8A. Za vrijednosti CX1, 3, 4, 6 kondenzatora mogu se uzeti vrijednosti od 0,1 do 1uF, a za vrijednosti CX2 i 5 mogu se uzeti vrijednosti od 0,47 do 4,7uF. Optimalne vrijednosti ovisit će o vašem sistemu i stanju mrežnog priključka. (-v)

Slika 3

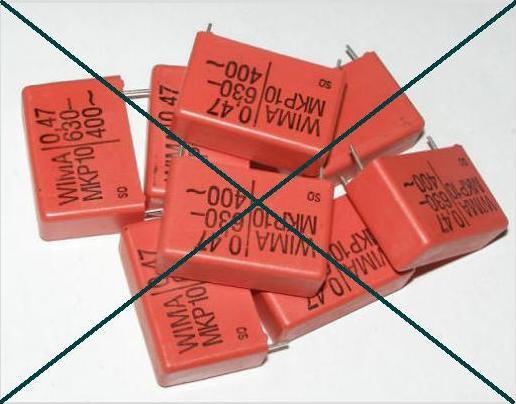

Oprez! U ovim se aplikacijama trebaju koristiti ISKLJUČIVO kondenzatori X2 klase za filtraciju između faze i nule. Ovi kondenzatori testirani su na naponske devijacije i do 2,5kV. Iako se u Buerklinu mogu kupiti i kondenzatori WIMA MKP10 klase (slika ispod) za radni napon od 400V i više AC, koji su izgleda posebno omiljeni kod lokalnih "proizvođača" filtara, ti kondenzatori NISU primjereni za strujne filtre!!!
